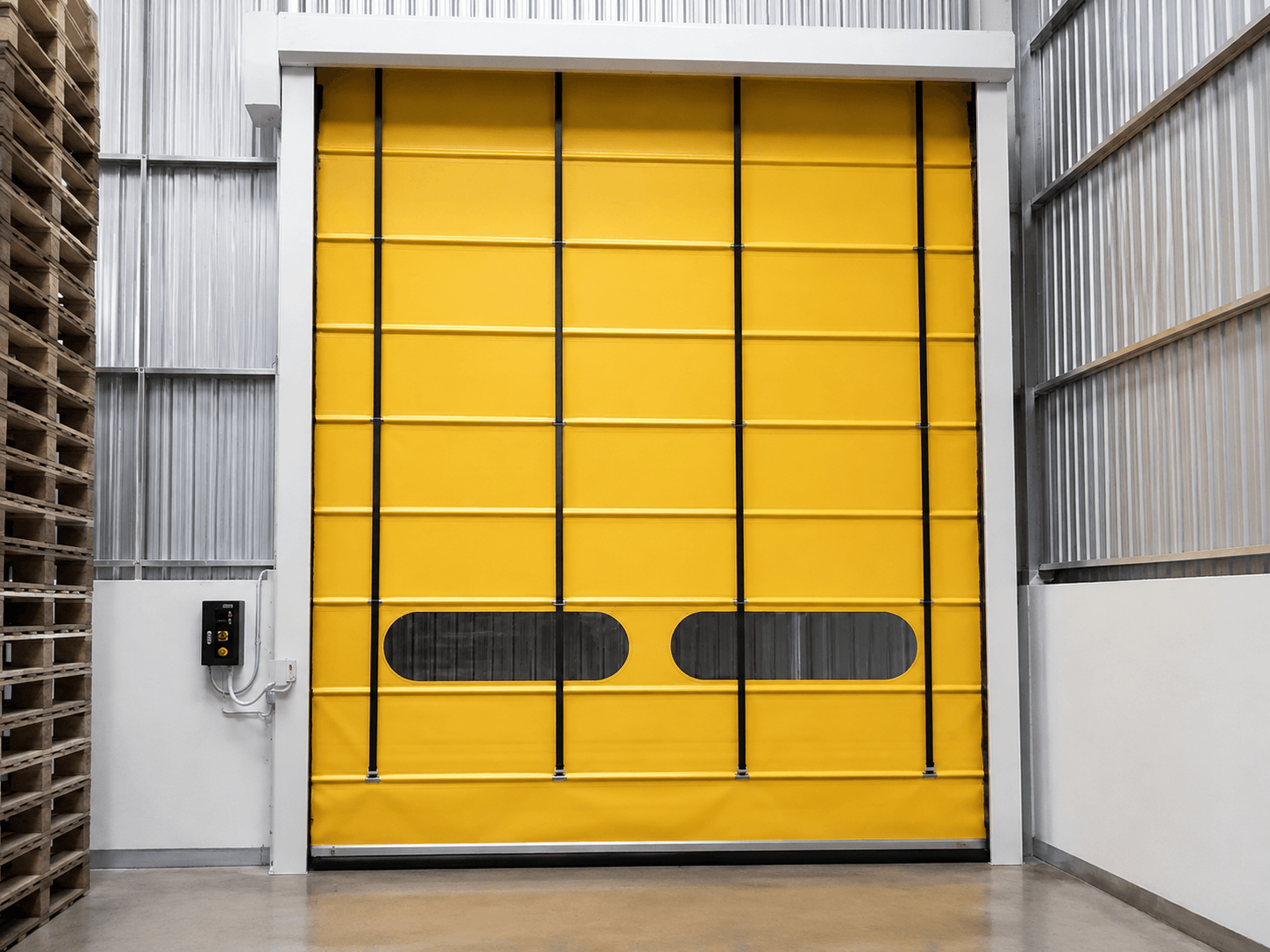

GLAXTIC® Fold Up - ประตูผ้าใบพับขึ้น

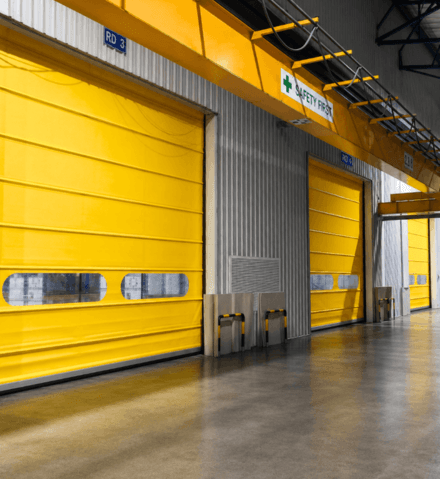

ประตูพับเก็บความเร็วสูง GLAXTIC® Fold Up เหมาะสำหรับทางเข้า–ออกโรงงานและคลังสินค้า ติดตั้งได้ทั้งภายในและภายนอกอาคาร ม่านเสริมคานแนวนอนเพื่อเพิ่มความแข็งแรงและรองรับแรงลม เหมาะกับพื้นที่ที่มีรถและสินค้าผ่านเข้า–ออกบ่อย

ขอใบเสนอราคา

ความเร็วเปิด ปรับได้สูงสุด 1.5 m/s

ขนาดช่องเปิดสูงสุด8,000 × 8,000 มม.

ระดับการป้องกันมอเตอร์และชุดควบคุมIP55

ออกแบบมาเพื่องานอุตสาหกรรม

ช่องเปิดขนาดใหญ่ใช้งานได้คล่องตัว

เข้า–ออกได้ต่อเนื่อง

ปรับความเร็วเปิด–ปิดให้เหมาะกับหน้างาน ช่วยให้การสัญจรและขนย้ายสินค้าเป็นไปอย่างคล่องตัว

แข็งแรง รองรับแรงลม

โครงสร้างแข็งแรงพร้อมคานเสริมแนวนอน รองรับแรงลมได้สูงสุด 100 กม./ชม.

ตรวจจับสิ่งกีดขวางขณะปิด

Photocell และ Wireless safety edge ช่วยตรวจจับสิ่งกีดขวาง ให้ประตูหยุดและเปิดกลับ

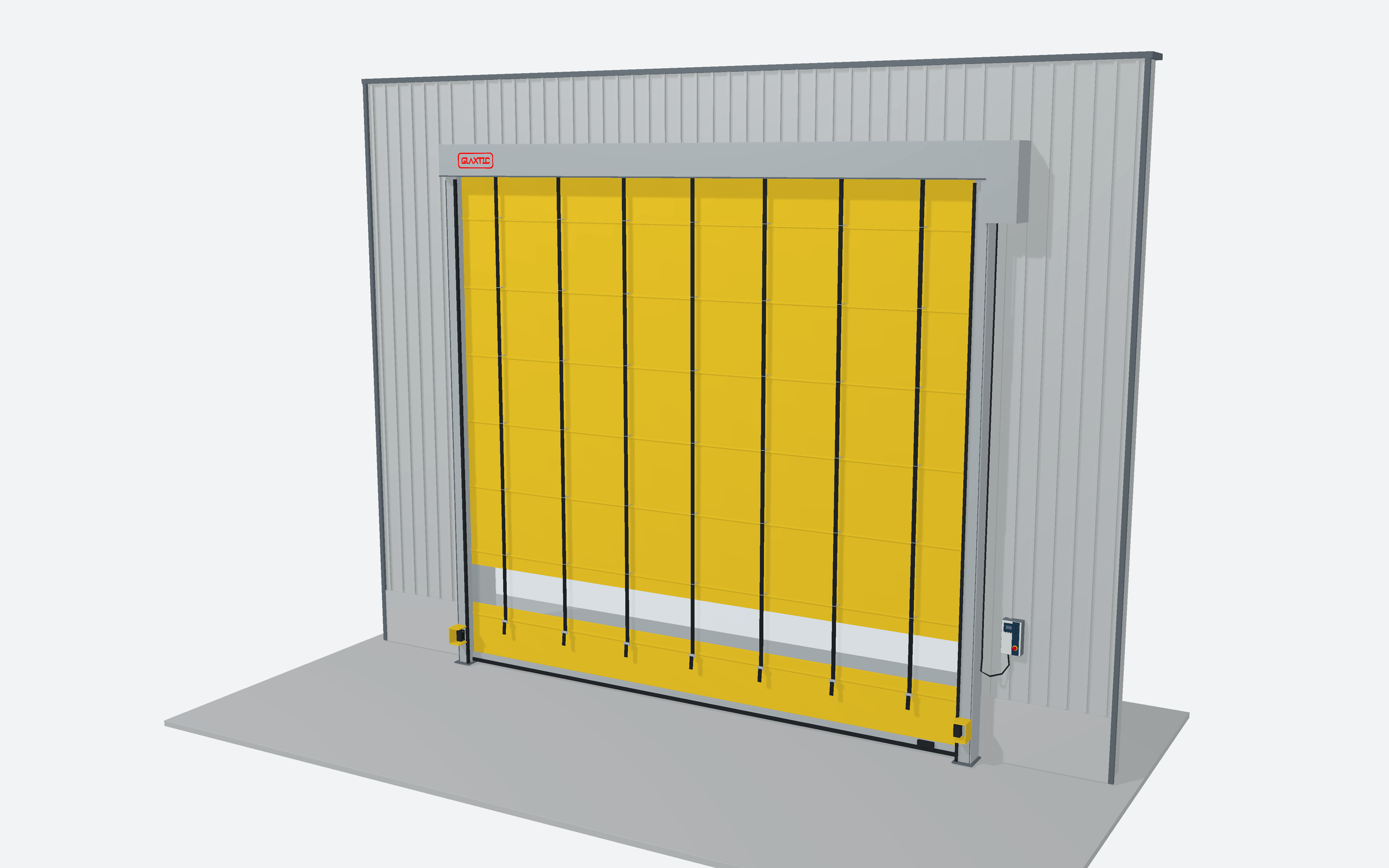

ดูการทำงานแบบ 3D

ลองเปิด–ปิดและดูส่วนประกอบ

ดูการพับเก็บม่าน เลือกดูส่วนประกอบประตู และทดลองระบบความปลอดภัยด้วย Photocell

ขนาดโมเดล6,000 × 5,000 มม.สเตนเลส 304RAL 1018

เปิดโมเดล 3D เปิด 1.5 ม./วินาที · ปิด 0.5 ม./วินาที

ระบบความปลอดภัยมาตรฐาน

ระบบตรวจจับสองรูปแบบ
เพื่อความปลอดภัย

ดูแลความปลอดภัยทั้งบริเวณช่องเปิดและขอบล่างของม่าน

01 / ตรวจจับโดยไม่ต้องสัมผัส

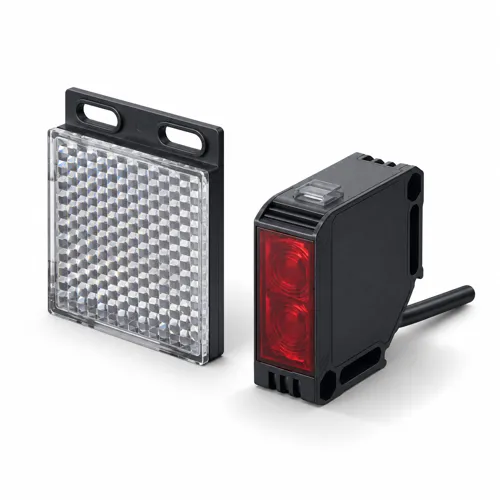

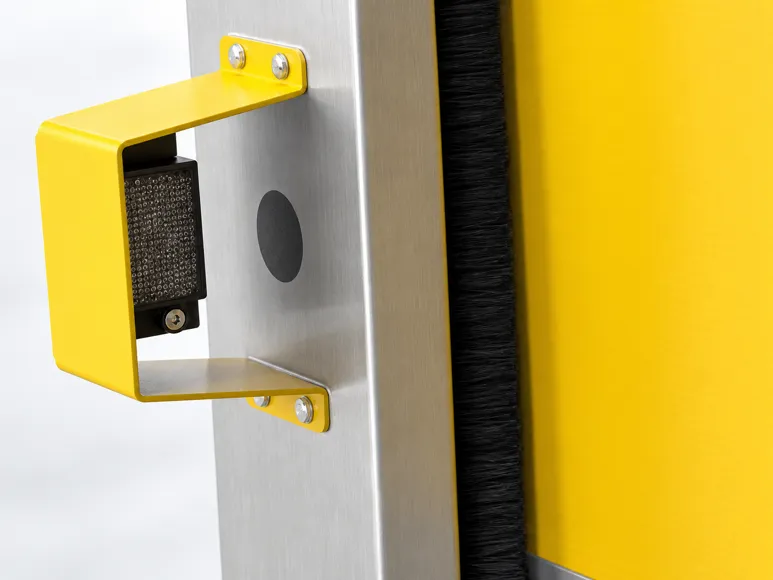

Safety photocell

เซนเซอร์ทั้งสองฝั่งหันเข้าหากันเพื่อตรวจจับสิ่งกีดขวางในช่องเปิด หากลำแสงถูกบังขณะประตูปิด ประตูจะหยุดและเปิดกลับจนสุด

ทดลองระบบความปลอดภัย ↗

02 / ตรวจจับเมื่อสัมผัส

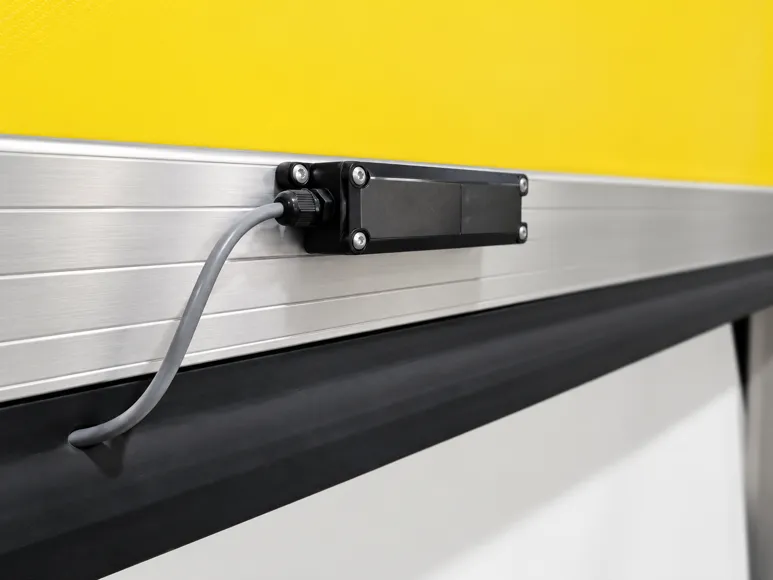

Wireless safety edge

ขอบยางนิรภัยที่ด้านล่างของม่านจะตรวจจับเมื่อสัมผัสสิ่งกีดขวาง แล้วส่งสัญญาณให้ประตูหยุดและเปิดกลับ

มีชุดมือหมุนสำหรับเปิด–ปิดประตูด้วยมือ

ข้อมูลทางเทคนิค

เลือกให้เหมาะกับ
พื้นที่ใช้งาน

เลือกโครงประตู ม่าน และอุปกรณ์สั่งเปิดให้เหมาะกับขนาดช่องเปิดและลักษณะการใช้งาน

ข้อมูลทางเทคนิคของประตู

การใช้งาน	ช่องเปิดภายในและภายนอกอาคาร โรงงาน คลังสินค้า และอาคารพาณิชย์
ขนาดช่องเปิดสูงสุด	กว้าง 8,000 × สูง 8,000 มม.
ความเร็วเปิด	1.5 ม./วินาที · ปรับได้
ความเร็วปิด	0.5 ม./วินาที · ปรับได้
โครงสร้าง	เหล็กชุบกัลวาไนซ์หรือสเตนเลส 304
ม่าน	ผ้าโพลีเอสเตอร์ความเหนียวสูงเคลือบ PVC ของ SIOEN · หนา 0.8 / 1.2 มม.
คุณสมบัติม่าน	ป้องกันไฟฟ้าสถิตและทนต่อเชื้อรา
การต้านทานแรงลม	100 กม./ชม.
ชุดขับเคลื่อน	Servo motor ควบคุมตำแหน่งอย่างแม่นยำ · 1.5–2.2 kW · IP55
ระบบไฟฟ้า	220 V 1 เฟส สำหรับพื้นที่ประตูไม่เกิน 25 ตร.ม.; 400 V 3 เฟส สำหรับพื้นที่เกิน 25 ตร.ม.
ตู้ควบคุม	Servo PLC · เหล็กพ่นสีฝุ่นหรือสเตนเลส 304 · IP55
อุปกรณ์ความปลอดภัย	Wireless safety edge · Photocell พร้อมขายึดป้องกัน · ชุดมือหมุน
อายุการใช้งาน	500,000 รอบ
อุณหภูมิใช้งาน	10°C ถึง 50°C
อุปกรณ์เสริม	ม่านฉนวน 3 ชั้น

ข้อมูลม่านประตู · B6701

SIOEN Sioline B6701 เป็นผ้าโพลีเอสเตอร์เคลือบ PVC ชนิดป้องกันไฟฟ้าสถิต สำหรับประตูอุตสาหกรรม

ป้องกันไฟฟ้าสถิต

ช่วยลดการสะสมของไฟฟ้าสถิตบนม่านประตู

เสริมความแข็งแรงด้วยเส้นใย

เส้นใยโพลีเอสเตอร์ช่วยให้ม่านทนต่อแรงดึงและแรงฉีกขาด

สีทนต่อแสง

ม่านสีมีค่าความคงทนต่อแสงสูง ช่วยลดการซีดจางของสี

ข้อมูลทางเทคนิคของผ้าม่าน Sioline B6701
รายการ	ค่า	มาตรฐานทดสอบ
เนื้อผ้า	โพลีเอสเตอร์ 100% · 1,100 dtex	DIN ISO 2060
สารเคลือบ	PVC	—
น้ำหนักรวม	1,700 g/m²	ISO 2286-2
ลักษณะผิว	ผิวมันทั้งสองด้าน	—
แรงดึงจนขาด	4,000 / 4,000 N ต่อ 5 ซม.	ISO 1421-1
แรงฉีกขาด	600 / 600 N	DIN 53363
การยึดเกาะของสารเคลือบ	100 N ต่อ 5 ซม.	ISO 2411
ช่วงอุณหภูมิที่ทนได้	−30°C ถึง 70°C · เฉพาะเนื้อผ้า	EN 1876-1
ความคงทนของสีต่อแสง	7–8 · ไม่รวมผ้าสีขาวและผ้าโปร่งใส	ISO 105 B02
อัตราการลามไฟ	ต่ำกว่า 100 มม./นาที	ISO 3795

ค่าแรงดึงและแรงฉีกขาดแสดงตามแนวเส้นยืน / เส้นพุ่ง ข้อมูลนี้ใช้กับผ้า B6701 เท่านั้น ไม่ครอบคลุม PVC ใสหรือประตูทั้งชุด โดยประตูมีช่วงอุณหภูมิใช้งาน 10°C ถึง 50°C

เอกสารข้อมูล Sioline B6701 (ภาษาอังกฤษ)

ตัวเลือกการใช้งาน

เลือกให้เหมาะกับการใช้งาน

สีม่าน

RAL 1018

RAL 3028

RAL 5010

RAL 7038

RAL 9005

สอบถามสีอื่นเพิ่มเติมได้ สีที่มีจำหน่ายขึ้นอยู่กับสต็อกของผู้ผลิต และสีจริงอาจต่างจากภาพเล็กน้อย

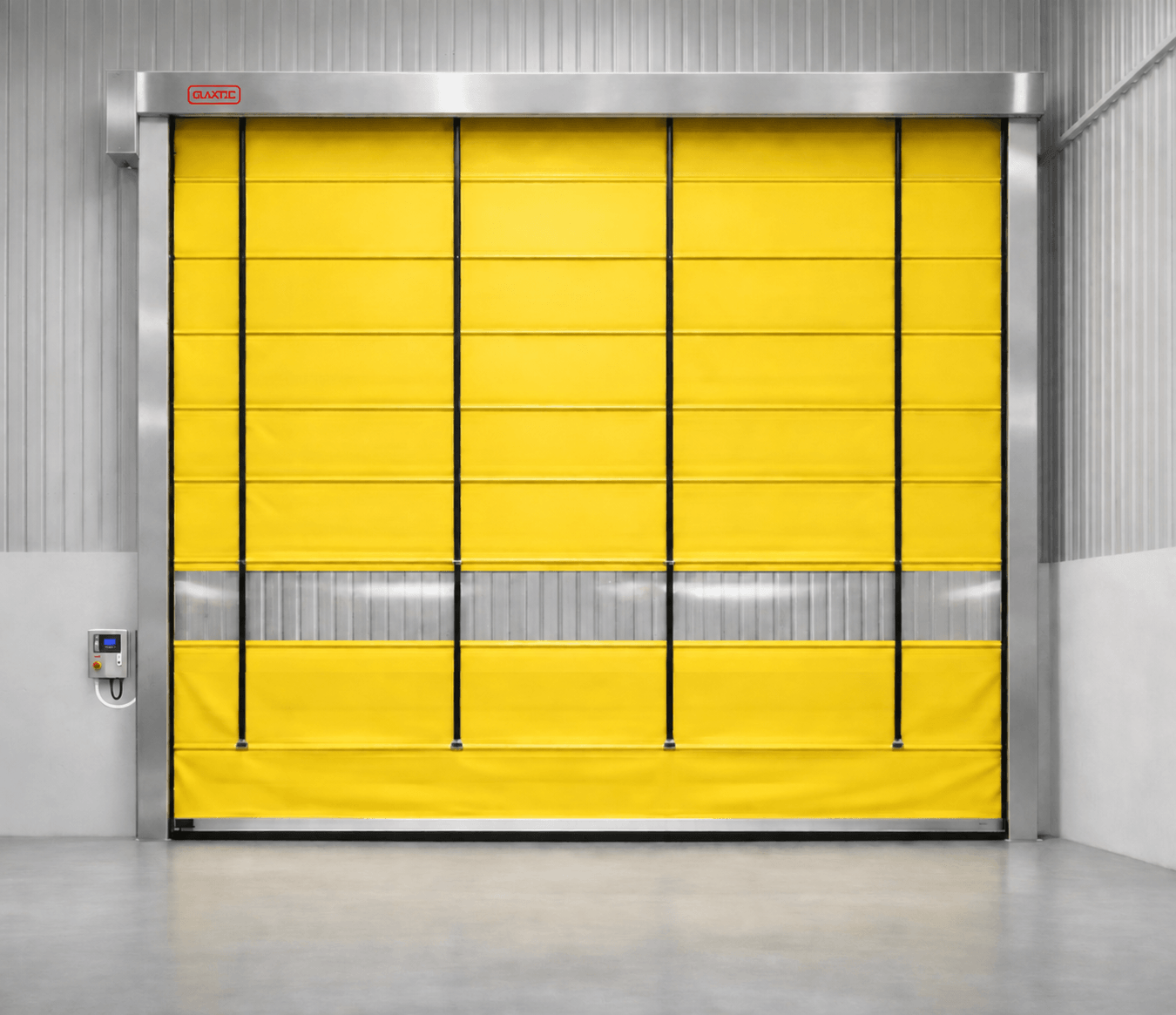

แถบ PVC ใส

แถบ PVC ใสตลอดความกว้างม่าน ช่วยให้มองเห็นคนและรถอีกฝั่งก่อนผ่านประตู

ปรับความสูงและตำแหน่งของแถบ PVC ใสให้เหมาะกับหน้างานได้

เหมาะสำหรับ

อุตสาหกรรมอาหาร

ทางเข้า–ออกพื้นที่ผลิต

คลังสินค้า

ช่องเปิดคลังสินค้าขนาดใหญ่

โลจิสติกส์

พื้นที่ขนส่งและกระจายสินค้า

โรงงานอุตสาหกรรม

ช่องเปิดภายในและภายนอกโรงงาน

ค้าปลีก

ห้องเก็บสินค้าและจุดรับสินค้า

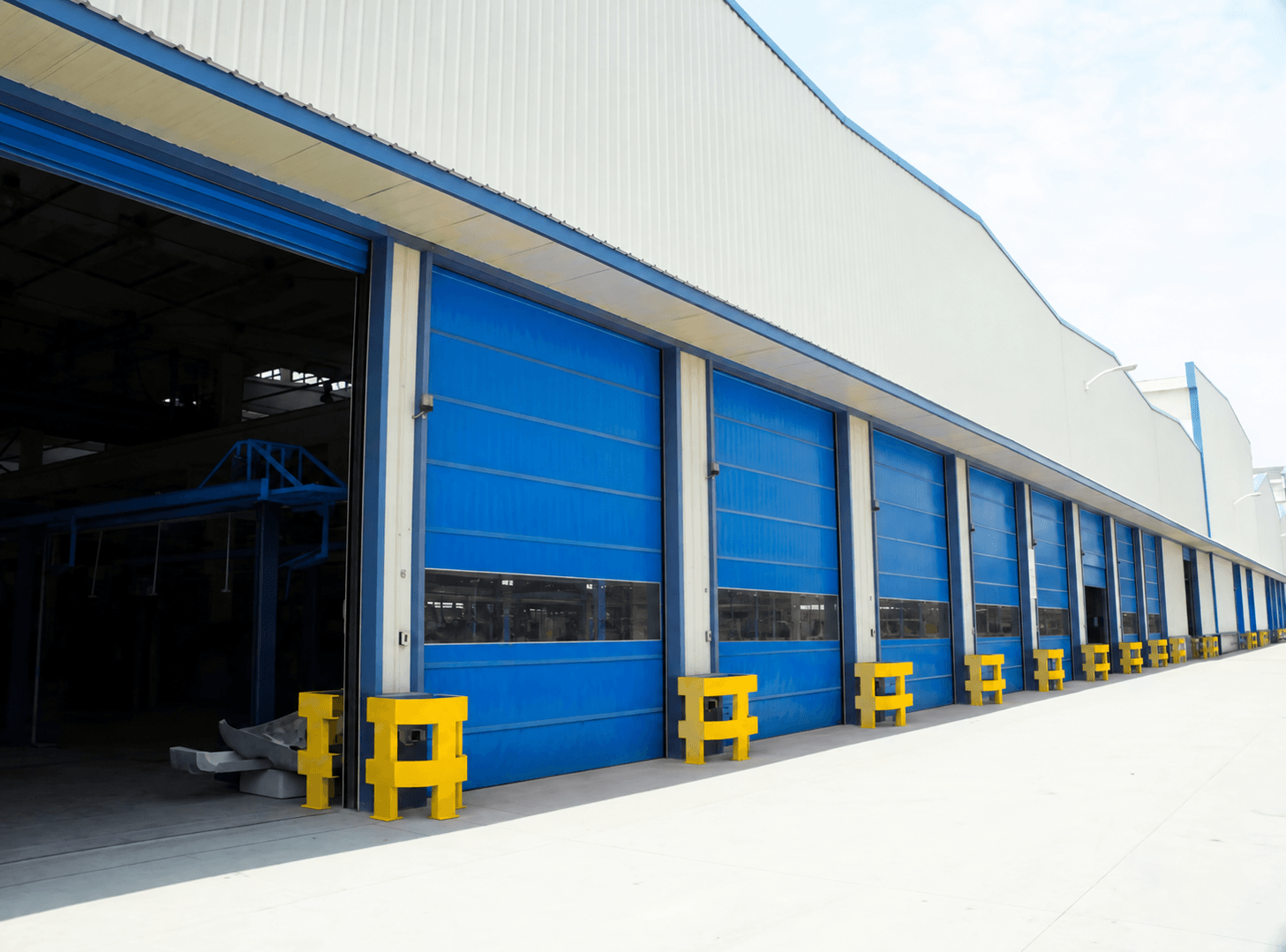

สำหรับช่องเปิดภายในและภายนอกอาคาร

รองรับช่องเปิดขนาดใหญ่
พร้อมใช้งานเข้า–ออกบ่อย

GLAXTIC® Fold Up เหมาะกับช่องเปิดขนาดใหญ่ทั้งภายในและภายนอกอาคาร ตั้งแต่พื้นที่ผลิต คลังสินค้า ไปจนถึงจุดขนถ่ายสินค้า ที่มีคนและรถผ่านเข้า–ออกเป็นประจำ
