GLAXTIC® ด็อคเลเวลเลอร์ไฮดรอลิกแบบลิ้นพับ เชื่อมพื้นท่าโหลดเข้ากับกระบะรถบรรทุก เพื่อให้การขนถ่ายสินค้าเป็นไปอย่างราบรื่น พร้อมบริการติดตั้งและบริการหลังการขายโดยโกลด์เวสท์

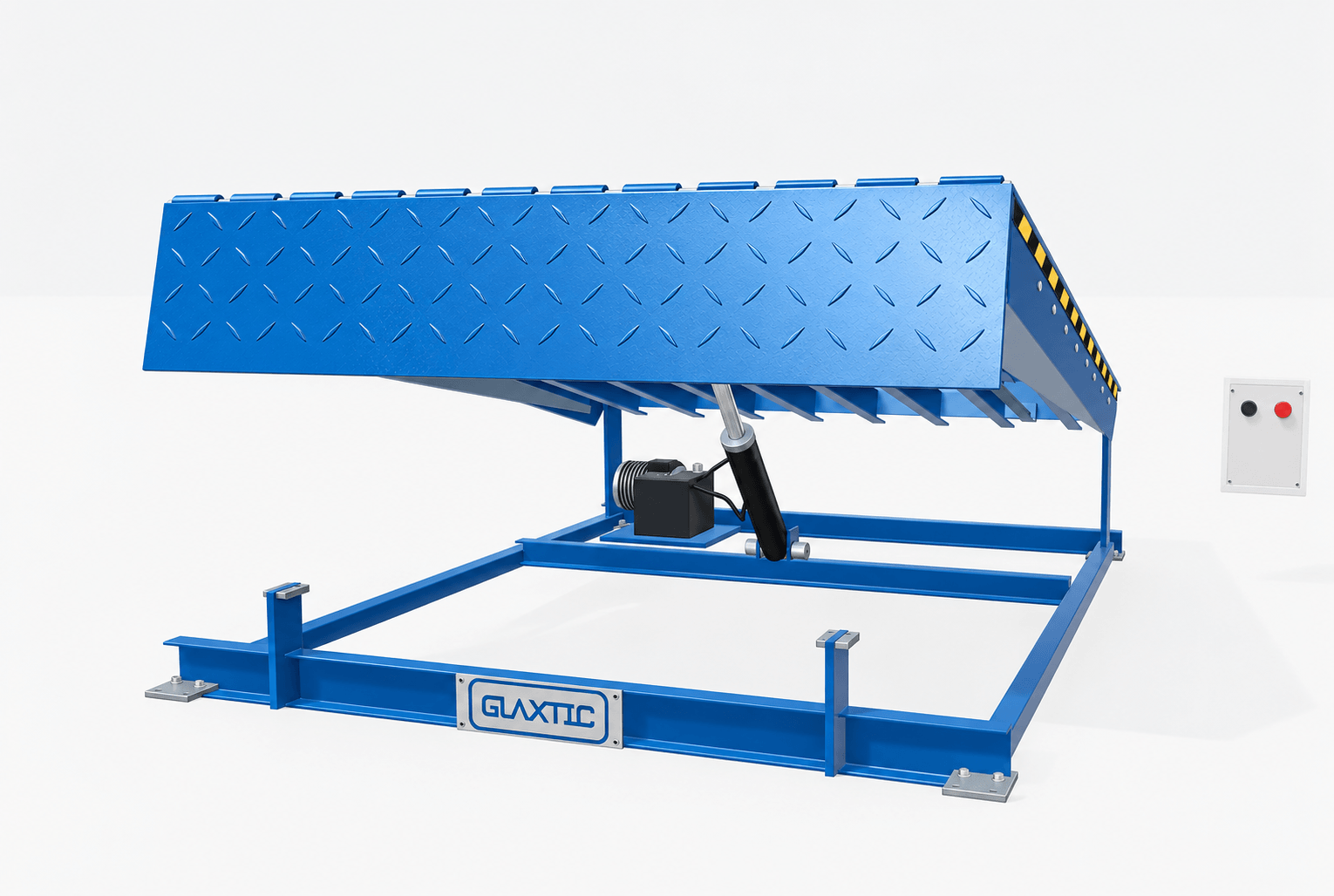

เปิดแบบจำลอง 3 มิติ ↗ขนาด: 2,000 × 2,500 × 600 มม. เปิดในแท็บใหม่

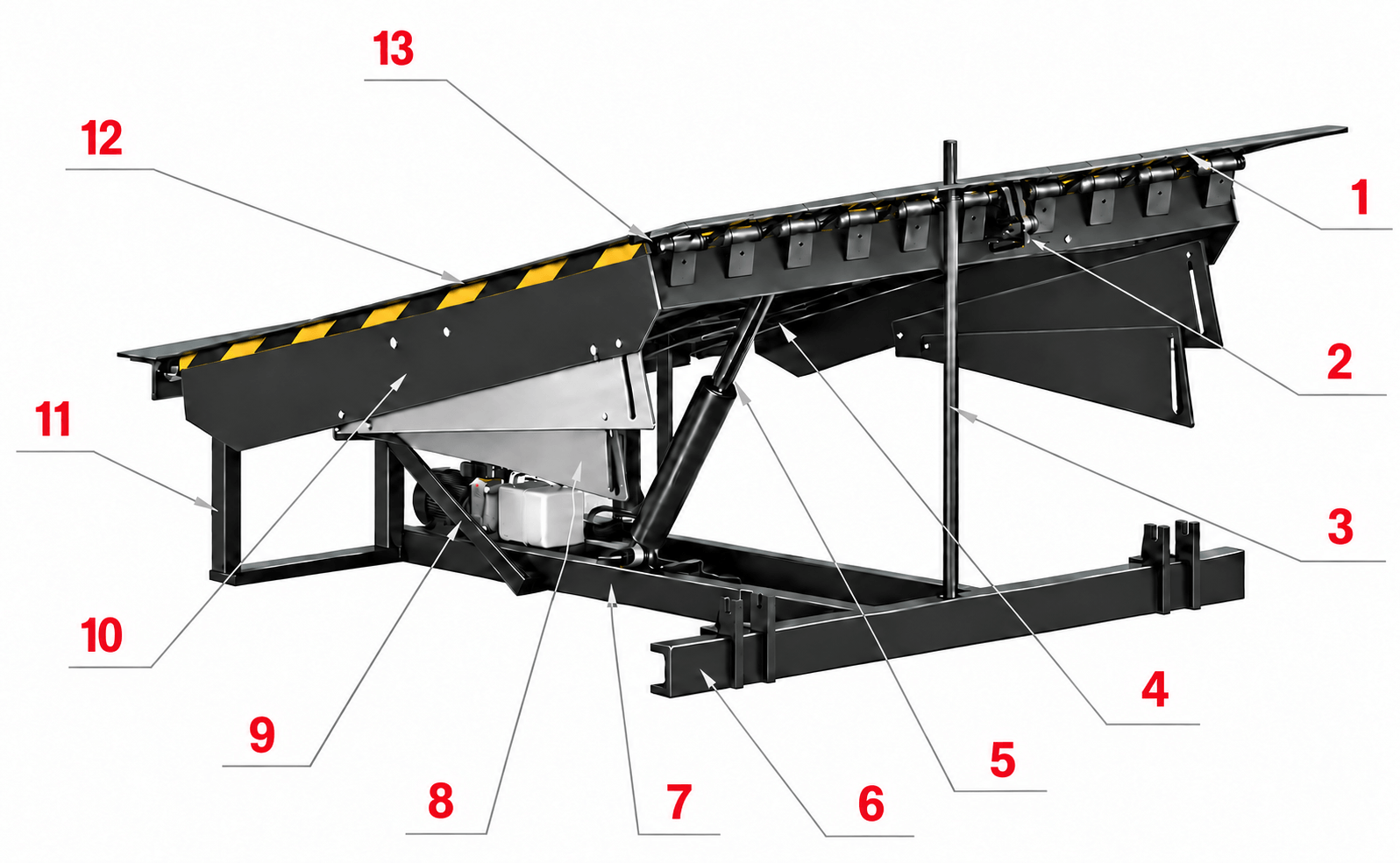

Platform ผลิตจากเหล็กลายและเสริมโครงสร้างด้านล่าง เพื่อรองรับการขนถ่ายสินค้าได้อย่างมั่นคง
กระบอกยกไฮดรอลิกทำหน้าที่ยกและลด Platform ส่วนกระบอกอีกชุดควบคุมการกาง Hinged Lip
แผ่นป้องกันด้านข้าง ระบบป้องกันไฮดรอลิก และค้ำยันเพื่อการบำรุงรักษา ช่วยเพิ่มความปลอดภัยทั้งระหว่างใช้งานและงานบริการ
รุ่นที่แสดงในภาพใช้ Platform หนา 6 มม. และ Hinged Lip หนา 16 มม. รายละเอียดโครงสร้างขึ้นอยู่กับรุ่นที่เลือก
| พิกัดรับน้ำหนัก (Dynamic) | 6,000 / 10,000 กก. |
|---|---|
| ขนาด Platform | ความยาว 2,000–4,500 มม. ความกว้าง 1,800 / 2,000 / 2,200 มม. |
| ความยาว Hinged Lip | 400 มม. เป็นมาตรฐาน / 500 มม. เป็นตัวเลือก |
| ช่วงการยก/ปรับระดับ | สูงสุด 550 / −350 มม. ขึ้นอยู่กับรูปแบบที่เลือก |
| ระบบไฟฟ้า | 380 V, 3 เฟส |
| ระดับการป้องกันตู้ควบคุม | IP54 |
| มาตรฐานที่เกี่ยวข้อง | สอดคล้องกับ EN IEC 61000-6-4:2019 และมาตรฐานยุโรปอื่นที่เกี่ยวข้อง |
สีมาตรฐาน สามารถเลือกสีอื่นได้ตามความต้องการของโครงการ สีที่แสดงบนหน้าจอใช้เพื่อการอ้างอิงเท่านั้น
| ขนาดและช่วงการยก/ปรับระดับ | |
|---|---|
| ความยาว Platform | 2,000 / 2,500 / 3,000 / 3,500 / 4,000 / 4,500 มม. |
| ความกว้าง Platform | 1,800 / 2,000 / 2,200 มม. |
| ระยะยกเหนือพื้นท่าโหลด | สูงสุด 550 มม. ขึ้นอยู่กับรูปแบบที่เลือก |
| ระยะปรับต่ำกว่าพื้นท่าโหลด | สูงสุด 350 มม. ขึ้นอยู่กับรูปแบบที่เลือก |
| ความยาว Hinged Lip | 400 มม. เป็นมาตรฐาน / 500 มม. เป็นตัวเลือก |
| ระบบไฮดรอลิกและไฟฟ้า | |
| กระบอกยกไฮดรอลิก | มาตรฐาน 1 กระบอก; เลือกเพิ่มเป็น 2 กระบอกได้ |
| กระบอกควบคุม Hinged Lip | 1 |
| มอเตอร์ชุดต้นกำลังไฮดรอลิก | 0.75 kW |
| แรงดันไฟเลี้ยง | 380 V, 3 เฟส |
| แรงดันไฟควบคุม | 24 V |
| ระดับการป้องกันตู้ควบคุม | IP54 |
| น้ำมันไฮดรอลิก | Mobil DTE 10 Excel |
| วัสดุ การเคลือบผิว และมาตรฐาน | |
| แผ่นพื้น (Platform) — รุ่นในภาพ | เหล็กลายหนา 6 มม. ตามแบบโครงสร้าง |
| Hinged Lip — รุ่นในภาพ | เหล็กลายหนา 16 มม. ตามแบบโครงสร้าง |
| สีมาตรฐาน | Signal Blue · RAL 5005 / Jet Black · RAL 9005 |
| การเคลือบผิว | Powder Coating หลังผ่านกระบวนการ Shot Blasting |
| การเตรียมผิวก่อนพ่นสี | Sa 2 |
| ความหนาชั้นสี | 60–90 ไมครอน |
| ช่วงอุณหภูมิใช้งาน | −30°C ถึง 50°C ขึ้นอยู่กับรูปแบบที่เลือก |
| มาตรฐานที่เกี่ยวข้อง | สอดคล้องกับ EN IEC 61000-6-4:2019 ด้าน EMC Emission สำหรับสภาพแวดล้อมอุตสาหกรรม และมาตรฐานยุโรปอื่นที่เกี่ยวข้อง |
| พิกัดรับน้ำหนัก | |
| พิกัดรับน้ำหนัก (Dynamic) | 6,000 / 10,000 กก. ขึ้นอยู่กับรุ่นที่เลือก |
ควรเลือกพิกัดให้เหมาะกับน้ำหนักรวมของรถยก ผู้ขับขี่ และสินค้า รวมถึงน้ำหนักกดต่อล้อและพื้นที่สัมผัสบน Platform
| รายการ | มาตรฐาน / ตัวเลือกหลัก | ตัวเลือกเพิ่มเติม |
|---|---|---|
| การติดตั้ง | ฝังในโครงสร้าง / ติดตั้งแบบแขวน | รูปแบบอื่นตามความต้องการ |
| Hinged Lip | ความยาว 400 มม. | ความยาว 500 มม. แบบแบ่งส่วน หรือปลายเรียว |
| ระบบไฮดรอลิก | กระบอกยก 1 กระบอก กระบอกควบคุม Hinged Lip 1 กระบอก | กระบอกยก 2 กระบอก |
| สีมาตรฐาน | Signal Blue · RAL 5005 / Jet Black · RAL 9005 | สีอื่นตามความต้องการ |
| ระบบซีล | ซีล PVC รอบ Platform | ตรวจสอบความเหมาะสมตามความยาว Platform ที่เลือก |
โปรดยืนยันรายการยางกันกระแทกและระบบซีลในใบเสนอราคา ช่วงการยก/ปรับระดับและอุณหภูมิใช้งานขึ้นอยู่กับรูปแบบที่เลือก
Goldvest ก่อตั้งในปี พ.ศ. 2536 ให้บริการติดตั้งและบริการหลังการขายทั่วประเทศ โดยทีมช่างที่ผ่านการฝึกอบรม พร้อมคลังอะไหล่ในประเทศ
